探究凸透镜成像规律

曲谱自学网今天精心准备的是《探究凸透镜成像规律》，下面是详解！

物理 探究凸透镜成像规律实验步骤

1、实验器材组装：

将蜡烛、凸透镜、光屏依次安装在光具座上，点燃蜡烛，调整光屏和凸透镜的高度，使蜡烛、凸透镜、光屏三者在同一高度。

2、由大到小的改变物距，移动光屏，直到光屏上出现最清晰的像为止。

3、此时物距为30cm，凸透镜成倒立缩小的实相，像距为14.6cm。

4、减小物距，移动光屏，直到光屏上出现清晰的像为止。

此时物距为20cm，凸透镜成倒立等大的实像，像距为20cm。

5、减小物距，移动光屏，直到光屏上出现清晰的像为止。

此时物距为13cm，光屏上成倒立、放大的实相，像距为40cm。

6、继续减小物距，使物距为10cm，移动光屏，观察凸透镜所成的像。

在光屏上观察不到烛焰所成的清晰的像，此时凸透镜不成像。

7、继续减小物距，移动光屏，观察凸透镜所称的像

此时物距为6cm，无论怎样移动光屏，都观察不到烛焰的像。

站在凸透镜的另一侧观察蜡烛，观察到烛焰成正立放大的虚像。

8、记录结果完成实验。

探究凸透镜成像的规律

将所有规律用字母列出来，分别是用来干什么的都列出来，例如放大镜，投影仪什么的，3Q...

将所有规律用字母列出来，分别是用来干什么的都列出来，例如放大镜，投影仪什么的，3Q

实验研究凸透镜的成像规律是：当物距在一倍焦距以内时，得到正立、放大的虚像；在一倍焦距到二倍焦距之间时得到倒立、放大的实像；在二倍焦距以外时，得到倒立、缩小的实像。
该实验就是为了研究证实这个规律。实验中，有下面这个表：
物 距 u 像的性质 像的位置
正立或倒立 放大或缩小虚像或实像 与物同侧与异侧像距v
u>2f 倒立缩小 实像异侧 f<v<2f
u=2f 倒立等大 实像异侧 v=2f
f<u<2f 倒立放大 实像异侧 v>2f
u=f －－ － －－
u<f 正立 放大 虚像 同侧 u,v同侧
着就是为了证实那个规律而设计的表格。其实，透镜成像满足透镜成像公式：
1/u(物距)+1/v（像距）=1/f（透镜焦距）

初二物理 《探究凸透镜成像规律》物距和像距有什么...

物距为u，橡距为f，那么二者关系是：物距与像距存在共轭关系，物距越远，像距越近；相反，物距越近，像距越远。

u>2f 倒立缩小 实像异侧 f<v<2f

u=2f 倒立等大 实像异侧 v=2f 此时物体与像的距离是最小的，既4倍焦距。

f<u<2f 倒立放大 实像异侧 v>2f

u=f 不成像，因为v=无限大（平行，所以无限大）

u<f 不成像，正立放大 虚像同侧

扩展资料：

物距成像公式

1/u(物距)+1/v（像距）=1/f（透镜焦距）（关于符号的正负：物距u恒取正值。像距v的正负由像的实虚来确定，实像时v为正，虚像时v为负。凸透镜的f为正值，凹透镜的f为负值。）

公式变形后可以得到f=uv/(u+v) 或u=vf/(v-f)或v=uf/(u-f)

光经过凸透镜只在中间（这里的y轴处）发生一次折射。

参考资料：百度百科-凸透镜

探究凸透镜成像规律实验的过程怎么写？？

　　探究凸透镜成像规律实验的实验步骤如下;

　　①把透镜放在光具座标尺中央,从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和2倍焦距的位置.
②点燃蜡烛,调整它们的高度,使烛焰、凸透镜、光屏的中心大致在同一高度.
③把蜡烛放在离凸透镜尽量远的位置上,调整光屏到透镜的距离,使烛焰在屏上成一个清晰的像,观察像的大小、正倒,测出蜡烛与凸透镜、凸透镜与光屏间的距离.把数据记录在表格中.
④继续把蜡烛向凸透镜靠近,观察像的变化是放大还是缩小,是正立还是倒立,蜡烛与凸透镜、凸透镜与光屏的距离测出,将数据记录在表格中.
⑤当蜡烛到一定位置上时,光屏没有像,用眼睛直接对着凸透镜观察蜡烛的像,把蜡烛与凸透镜、像与凸透镜的距离,像是放大还是缩小的,像的正倒,填入表格中。

探究凸透镜成像规律的实验器材？

实验目的:
探究凸透镜的成像规律
实验过程(步骤及现象):
1,光具座放好在桌面上,按顺序固定好蜡烛,凸透镜,光屏的位置.并调节好烛焰中心,凸透镜中心,光屏中心在同一高度.

2,点燃蜡烛,把蜡烛移到最左端,光屏移到最右端，在吧凸透镜往光屏方向移动，直到在光屏上得到一个亮点，为焦点，并测出两点到凸透镜中心的距离为焦距，记为f

3，把凸透镜移到中间，并移动蜡烛和光屏
1）把蜡烛移到两倍焦距之外，移动光屏位置，直到找到一个清晰的象，并记录象距和象的特点。
2）把蜡烛移到两倍焦距和一倍焦距之间，移动光屏位置，直到找到一个清晰的象，并记录象距和象的特点。
3）把蜡烛移到一倍焦距之内，移动光屏位置，试试能否找到一个清晰的象，如果不能，则从光屏一则，对着凸透镜看，能否找到一个象，并记录象距和象的特点。
实验结论:
u与f的关系 像的特点 像与物的位置关系 v与f的关系
u>2f 倒立 缩小 实像 异侧 f<v<2f
u=2f 倒立 等大 实像 异侧 v=2f
f<u<2f 倒立 放大 实像 异侧 v>2f
u=f －－ － －－
u<f 正立 放大 虚像 同侧 u,v同侧
（注：U是物距F是焦距 ）

结果分析:
当物距在一倍焦距以内时，得到正立、放大的虚像；在一倍焦距到二倍焦距之间时得到倒立、放大的实像；在二倍焦距以外时，得到倒立、缩小的实像。

初二物理 《探究凸透镜成像规律》物距和像距有什么...

初二物理 《探究凸透镜成像规律》物距和像距的关系：
一、u>f成实像：
当：u>2f时， f<v<2f 成倒立，缩小的实像。
当：u=2f时， v=2f 成倒立，等大的实像。
当：f<u<2f时， v>2f 成倒立，放大的实像 。
物距增大，像距减小，像变小。
二、u=f不成像。
当u=f时， 不成像。
三、u<f成虚像：
当u<f时 ，v>u，成与物同侧，正立，放大的虚像。

物距增大，像距增大，像变大。

探究凸透镜成像规律的实验原理

我来帮你吧，希望！

就几条规律，给你上传两个图，你自己看一下吧！

希望对你能有帮助，祝学习进步！

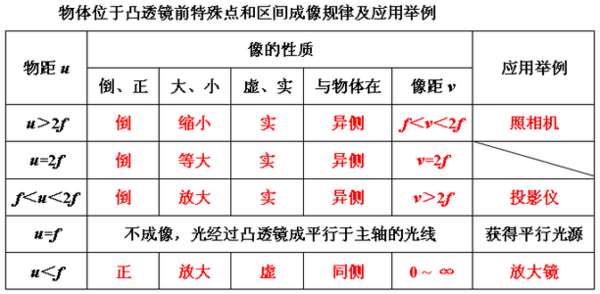

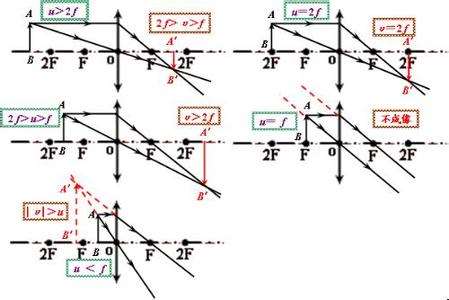

物理凸透镜成像规律是什么？（图）

规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时像距大于物距，像比物大，物像异侧。应用：投影仪、幻灯机、电影放映机。

规律4：当物距等于1倍焦距时，则不成像，成平行光射出。
规律5：当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。应用：放大

图见
http://baike.baidu.com/view/345373.htm

如图所示为小明做“探究凸透镜成像规律”的实验装置...

如图所示为小明做“探究凸透镜成像规律”的实验装置图。透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可...

如图所示为小明做“探究凸透镜成像规律”的实验装置图。透镜的焦距为15cm，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中的一个，其余两个不动，下列措施中可行的是( ▲ )21·世纪*教育网
A．光屏向左移动　　　　B．光屏向右移动
C．透镜向右移动　　　　D．蜡烛向右移动 展开

答案是C。解释如下，根据题意，透镜的焦距为15cm，又根据图示，在蜡烛与凸透镜距离（物距）10cm，此时蜡烛位于1倍焦距以内，成虚像，通过移动光屏是无法找到像的，为此可排除选项A 和B，如果蜡烛向右移动，物距将小于10cm ，仍成虚像，可排除D选项。所以C是正确的（透镜向右移动，物距增大，像距减小，当物距大于2倍焦距后，就可能在光屏找到实像）。

在“探究凸透镜成像规律”的实验中，当凸透镜、光屏...

在“探究凸透镜成像规律”的实验中，当凸透镜、光屏和蜡烛火焰的位置如图所示时，光屏上能成一个清晰地像，则（　　）A．所成的像是正立缩小的实像B．所成的像是倒立缩小的实像C．把蜡...

在“探究凸透镜成像规律”的实验中，当凸透镜、光屏和蜡烛火焰的位置如图所示时，光屏上能成一个清晰地像，则（　　）A．所成的像是正立缩小的实像B．所成的像是倒立缩小的实像C．把蜡烛向左移动少许，光屏适当向左移动可得到更大的实像D．把蜡烛向右移动少许，光屏适当向右移动可得到更大的实像 展开

（1）如图，蜡烛在凸透镜的一倍焦距和二倍焦距之间，凸透镜成倒立、放大的实像，故AB错误．
（2）蜡烛向左移动，物距增大，像距减小，要在光屏上得到清晰的像，光屏要向左移动，可得到更小的实像，故C错误．
（3）蜡烛向右移动，物距减小，像距增大，要在光屏上得到清晰的像，光屏要向右移动，可得到更大的实像．
故选D．
