预应力后张法的施工工艺

2.1.1 预应力筋：预应力用的热处理钢筋、钢丝、钢绞线的品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书反复试报告。冷拉Ⅰ、Ⅱ、Ⅲ级钢筋还应有冷拉后的机械性能试验报告。
2.1.2 预应力筋的锚具、夹具和连接器的形式，应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工及验收规范》（GB50204?2）的规定进行验收和组装件的静载试验。
2.1.3 灌浆用的水泥不得低于425号、普通硅酸盐水泥或按设计要求选用，应有出厂合格证书和复试报告单。
2.1.4 主要机具有：液压拉伸机、电动高压油泵、灌浆机具、试模等。
2.2 作业条件
2.2.1 施加预应力的拉伸机已经过校验并有记录。试车检查张拉机具与设备是否正常、可靠，如发现有异常情况，应修理好后才能使用。灌浆机具准备就绪。
2.2.2 混凝土构件（或块体）的强度必须达到设计要求，如设计无要求时，不应低于设计强度的75%。构件（或块体）的几个尺寸、外观质量、预留孔道及埋件应经检查验收合格，要拼装的块体已拼装完毕，并经检查合格。
2.2.3 锚夹具、连接器应准备齐全，并经过检查验收。
2.2.4 预应力筋或预应力钢丝束已制作完毕。
2.2.5 灌浆用的水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。
2.2.6 张拉场地应平整、通畅，张拉的两端有安全防护措施。
2.2.7 已进行技术交底，并应将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在明显位置处，以便操作时观察掌握。 检查构件 (或块体)
↓
预应力筋制作 → 穿预应力筋
↓
锚具检验 → 安装具及张拉设备 张拉设备预检
↓
张 拉
↓
孔道灌浆 → 制作水泥浆试块
↓
起 吊 ← 压水泥浆试块
3.2 检查构件（或块体）：尤其要认真检查预应力筋的孔道。其孔道必须保证尺寸与位置正确，平顺畅通，无局部弯曲；孔道端部的预埋钢板应垂直于孔道轴线，孔道接头处不得漏浆，灌浆孔和排气孔应符合设计要求的位置。孔道不符合要求时，要清理或作好处理。
3.3 穿预应力筋。
3.3.1 穿筋前，应检查钢筋（或束）的规格、总长是否符合要求。
3.3.2 穿筋时，带有瑞杆螺丝的预应力筋，应将丝扣保护好，以免损坏。钢筋束或钢丝束应将钢筋或钢丝顺序编号，并套上穿束器。先把钢筋或穿束器的引线由一端穿入孔道，在另一端穿出，然后逐渐将钢筋或钢丝束拉出到另一端。
3.3.3 钢筋穿好后将束号在构件上注明，以便核对。

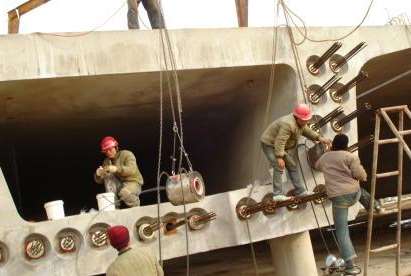

3.4 安装锚具及张拉设备：安装锚具及张拉设备时，对直线预应力筋，应使张拉力的作用线与孔道中心线在张拉过程中相互重合；对曲线预应力筋，应使张拉力的作用线与孔道末端中心点的切线相互重合。

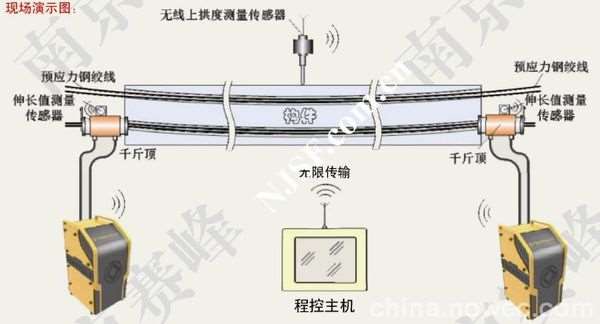

3.5 张拉：
3.5.1 预应力筋的张拉程序，应按设计规定进行，若设计无规定时，可采取下列程序之一：
3.5.1.1 0→105%σcon持荷2min→σcon。
3.5.1.2 0→103%σcon
σcon为预应力筋的张拉控制应力。
3.5.2 预应力筋的张拉顺序应符合设计要求，当设计无具体要求时，可采取分批、分阶段对称张拉。
采用分批张拉时，应计算分批张拉的预应力损失值，分别加到先张拉预应力筋的张拉控制应力值内，或采用同一张拉值逐根复位补足。
3.5.3 单根预应力粗钢筋（采用拉伸机张拉螺丝端杆锚固）张拉时，应先少许加力，将垫板位置按设计规定找准，然后按规定张拉程序张拉。张拉完毕，用板子拧紧螺母，将钢筋锚固，测出钢筋实际伸长值，并作好张拉记录。
3.5.4 预应力钢丝束采用双作用千斤顶张拉锥形锚楦锚固时，应按下列要求操作：
3.5.4.1 预拉：将钢丝拉出一小段长度后，检查每根钢丝是否达到长度一致，如有不一致时，应退下楔块进行调整，然后再用力打紧楔块。
3.5.4.2 张拉及顶压：预拉调整以后方可按规定张拉程序张拉。张拉完毕，测出钢丝伸长值，若与规定符合，就可进行顶压锚塞。顶压锚塞时必须关闭大缸油路，给小缸进油，使小缸活塞猛顶锚塞。
3.5.4.3 校核：将千斤顶装入未张拉的一端进行张拉，张拉到控制应力后，猛顶锚塞。当两端都张拉顶压完毕后，应测量钢丝滑入锚楦中的内缩量是否符合要求，如果大于规定数值，必须再张拉，补回损失。
3.5.4.4 钢丝断丝和滑脱的数量，严禁超过构件同一截面钢丝总数的3%，且一束钢丝只允许一根。如超过上述规定，必须重新张拉，这时应把钢丝拉到原来的张拉吨位，拉松锚塞，用一根钢钎插入垫板槽口内，卡住锚塞，然后大缸回油，锚塞被拉出，取出整个锚楦。分别检查锚环是否被抽成凹槽，锚塞的细齿是否被抽平，若有这类情况，要调换锚具，重新张拉，如果锚环、锚塞仍然完好无损，则只要在顶压时加大压力顶紧锚塞。
3.6 填写施加预应力记录。
3.7 孔道灌浆：
3.7.1 灌浆孔道应压水清洗干净，并检查灌浆孔、出气孔是否与预应力筋孔道连通，否则，应事先处理。
3.7.2 预应力筋张拉完后应尽早进行孔道灌浆，以减少预应为损失。
3.7.3 灌浆压力一般为0.4～0.6MPa。
3.7.4 灌浆顺序应先下后上，避免上层孔道漏浆把下层孔道堵住，待排气孔冒出浓浆后，即堵死排气孔，再压浆至0.6MPa，保持l～2min后，即可堵塞灌浆孔。
3.7.5 制作试块并注意养护。
3.8 浇筑封端混凝土或端部防护处理，并注意混凝土养护； 4.1.1 预应力筋的品种和质量必须符合设计要求和有关标准的规定。
检验方法：检查出厂质量证明书和试验报告单。
4.1.2 冷拉钢筋的机械性能必须符合设计要求和施工规范的规定。
检验方法：检查出厂质量证明书、试验报告和冷拉记录。
4.1.3 预应力筋所用的锚具、夹具和连接器质量必须符合设计要求和施工规范及专门规定。
检查数量：按《混凝土结构工程施工及验收规范》第六章第6.2.12条的规定抽取试件。
检验方法：检查锚具、夹具和连接器的出厂合格证、硬度、静载锚固性能及外观尺寸检查报告。
4.1.4 混凝土强度及块体立缝混凝土（砂浆）强度，必须符合设计要求和施工规范和规定。
检验方法：检查同条件养护混凝土（砂浆）试块的试验报告。
4.1.5 锚固阶段张拉端预应力筋的内缩量必须符合混凝土施工规范第6.3.9条的规定。
检验方法：检查施加预应力记录。
4.1.6 孔道水泥浆强度必须符合设计要求或施工规范的规定。
检验方法：全面观察检查和检查水泥浆试块的试验报告。
4.2 基本项目：
4.2.1 实际建立的预应力值与设计规定值偏差的百分率应不超过±5%。
检查数量：按预应力混凝土工程不同类型件数各抽查10%，但均不少于3种。
检验方法：检查施加预应力记录。
4.2.2 预应力筋（钢丝、钢绞线或钢筋）断裂或滑脱的数量严禁超过结构同一截面预应力总根数的3%，且一束钢丝不超过一根。
检查数量：全数检查。
检验方法：全面观察和检查施加预应力记录。
6.1 预应力张拉端的设置，应符合设计要求，当设计无具体要求时，应符合下列规定：
6.1.1 抽芯成形孔道时的预应力张拉：对曲线预应力筋和长度大于24m的直线预应力筋，应在两端张拉；对长度不大于24m的直线预应力筋，可在一端张拉。
6.1.2 预埋波纹管孔道时的预应力张拉：对曲线预应力筋和长度大于30m的直线预应力筋，宜在两端张拉，对长度不大于30m的直线预应力筋，可在一端张拉。
当同一截面中有多根一端张拉的预应力筋时，张拉端宜分别设置在结构的两端。
当两端同时张拉一根预应力筋时，宜先在一端锚固，再在另一端补足张拉力后进行锚固。
6.2 平卧重叠浇筑的构件，宜先上后下逐层进行张拉。为了减少上下层之间因摩阻引起的预应力损失，可逐层加大张拉力。但底层张拉力不宜比顶层张拉力大5%（钢丝、钢绞线、热处理钢筋）或9%（冷拉Ⅱ、Ⅲ、Ⅳ级钢筋），且最大张拉应力：冷拉Ⅱ、Ⅲ、Ⅳ级钢不得超过屈服强度的90%，钢丝、钢绞线不得超过屈服强度的75%，热处理钢筋不得超过标准强度的70%。张拉后的实际预应力值的偏差不得超过规定值的5%。
6.3 预应力锚固后的外露长度，不宜小于30mm。锚具应用封端混凝土保护，如需长期外露，应采取措施防止锈蚀。
6.4 预应力筋张拉后，孔道应尽快灌浆。用连接器连接的多跨连续预应力筋的孔道灌浆，应张拉完一跨随即灌筑一跨，不应在各跨全部张拉完毕后一次连续灌浆。
6.5 孔道灌浆应采用标号不低于425号的普通硅酸盐水泥 配置的水泥浆；对孔隙大的孔道，可采用砂浆灌浆。水泥浆及砂浆强度，应满足设计要求，且均不应低于20N/mm2。
6.6 灌浆水泥浆水灰比为0.4～0.45，搅拌后3h泌水率宜控制在2%，最大不得超过3%，水泥浆中可掺入对预应力筋无腐蚀作用的外加剂。一般可掺入0.05%～0.1%的铝粉或0.25%的木质素磺酸钙减水剂。
6.7 当用冷拉粗钢筋作预应力筋时，必须先焊上端杆螺丝，然后再进行冷拉，使各对焊接头进行一次冷拉考验。
^本工艺标准应具备以下质量记录：
7.1 混凝土构件、块体张拉强度试件试压报告单。
7.2 预应力筋的出厂质量证明或试验报告单。
7.3 预应力筋的冷拉记录。
7.4 冷拉预应力筋的机械性能试验报告。
7.5 冷拉预应力筋焊接接头试验报告。
7.6 预应力筋锚具和连接器的合格证及检验记录。
7.7 预应力张拉设备校验记录。
7.8 预应力张拉记录。
7.9 预应力孔道灌浆试块强度试压报告单及水泥出厂合格证。
7.10 混凝土构件、块体标准试块强度试压报告。
7.11 设计要求的其它有关资料。

简述先张法预应力和后张法的区别与工艺

先张法预应力和后张法：
一、区别：
1、先张法需要专门的预应力张拉台座；预压力束直接由预应力束与混凝图的凝结力锚固，一般不需要锚具。后张法需要锚具，不需预应力张拉台座。
2、先张法是浇混凝土前张拉预应力筋；后张法是混凝土达到规定强度、龄期才张拉。
3、先张法是将张拉后的预应力钢筋直接浇筑在混凝土内，依靠预应力钢筋与周围混凝土之间的粘结力来传递预应力。而后张无粘结预应力混凝土的预应力钢筋完全依靠端头锚具来传递预压力。
二、工艺：
1、先张法：在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋。其传力径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹，使截面混凝土获得预压应力。
2、后张法：
a、有粘结预应力混凝土：先浇混凝土，待混凝土达到设计强度75%以上再张拉钢筋。其主要张拉程序为：埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆。其传力途径是依靠锚具阻止钢筋的弹性回弹，使截面混凝土获得预压应力。
b、无粘结预应力混凝土：其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管→浇混凝土养护→张拉钢筋→锚固。施工时跟普通混凝土一样将钢筋放入设计位置，可以直接浇混凝土，不必预留孔洞。

预应力混凝土施工时，先张法.后张法预应力传力途径

跪求谢谢.....

跪求 谢谢..

先张法是先张拉后浇混凝土，所以其传力主要通过预应力钢筋与混凝土之间的粘接应力来传递预应力；后张法则是通过构件两端的锚具来传递预应力。

简述后张法施工工艺

谁能帮忙简述一下...

谁能帮忙简述一下

后张法【post-tensioning method】指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。
先制作构件,并在构件体内按预应力筋的位置留出相应的孔道,待构件的混凝土强度达到规定的强度(一般不低于设计强度标准值的75%)后,在预留孔道中穿入预应力筋进行张拉,并利用锚具把张拉后的预应力筋锚固在构件的端部,依靠构件端部的锚具将预应力筋的预张拉力传给混凝土,使其产生预压应力;最后在孔道中灌入水泥浆,使预应力筋与混凝土构件形成整体.
2)后张法?
①有粘结预应力混凝土?
先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.
有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低,导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工.?
②无粘结预应力混凝土?
其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固.?
施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体.

参考资料： http://baike.baidu.com/view/1098818.html?wtp=tt

试分别简述预应力混凝土先张法与后张法的施工工艺...

先张法施工工艺流程：清理台座、刷隔离剂——预应力筋制作、非预应力筋骨架制作——安预埋件——拉预应力筋达初应力——张拉到设计应力——安装模板——浇筑混凝土——养护至设计强度——拆除模板——放张——切断外部预应力筋。
后张法施工工艺流程：安装底模和侧模——非预应力筋骨架制作——安装波纹管——安装端模——浇筑混凝土——养护——拆除侧模端模——吹扫波纹管——穿预应力筋——安装锚具——张拉锚固——孔道压浆——养护。
先张法的应力传递方式是：在放张后，原来被拉伸的预应力筋要回缩，由于混凝土和预应力筋之间有粘结力（各处都有），通过粘结力带动预应力筋周围的混凝土使混凝土受压。
后张法的应力传递方式是：通过锚具挤压预应力附近的混凝土柱，使截面产生预压应力。

预应力混凝土结构施工中,先张法与后张法的主要区别...

预应力混凝土结构施工中,先张法与后张法的主要区别是什么...

预应力混凝土结构施工中,先张法与后张法的主要区别是什么

一、施工方法不同

1、先张法：为了提高钢筋混凝土构件的抗裂性能以及避免钢筋混凝土构件过早出现裂缝，而在混凝土构件预制过程中对其预先施加应力以提高构件性能的一种方法。

2、后张法：是先浇筑混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。

二、张拉程序不同

1、先张法：在浇筑混凝土前张拉预应力筋，并将张拉的预应力筋临时锚固在台座或钢模上，然后浇筑混凝土，待混凝土强度达到不低于混凝土设计强度值的80%，保证预应力筋与混凝土有足够的粘结时，放松预应力筋。

2、后张法：主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈)及锚头处理,其传力途径是依靠锚具阻止钢筋的弹性回弹，使截面混凝土获得预压应力。

三、特点不同

1、先张法：可采用单根张拉或多根同时张拉，当预应力筋数量不多，张拉设备拉力有限时常采用单根张拉。当预应力筋数量较多且密集布筋，另外张拉设备拉力较大时，则可采用多根同时张拉。

2、后张法：由于粘结力(阻力)的作用使得预应力钢筋拉应力降低，导致混凝土压应力降低，所以应设法减少这种粘结。这种方法设备简单，不需要张拉台座,生产灵活,适用于大型构件的现场施工。

参考资料来源：百度百科-后张法

参考资料来源：百度百科-先张法

简述后张法的施工工艺过程

　　2。后张法施工工艺流程
　　①有粘结预应力混凝
　　先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土.
　　②无粘结预应力混凝土
　　其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固。

简述预应力混凝土后张法的施工工艺

简述预应力混凝土后张法的施工工艺...

简述预应力混凝土后张法的施工工艺

第一步：根据设计要求，在主体结构进行钢筋绑扎时，把穿索用的波纹管绑扎在受力钢筋位置，扎牢，两端做好密封；
第二步：待结构混凝土强度达到设计要求可以进行预应力张拉施工之前，粘贴张拉应力应变片，以掌握施工时的数据；实际进行穿索，准备夹片、铆环、液压拉拔机，进行预应力张拉施工；
第三步，根据设计要求，每根钢索拉到设计要求的拉力后，锁紧锚环上的夹片；
第四步：对各锚端进行检查，对各波纹管进行灌浆封堵、密实；
第五步：修整各锚端，进行必要的防腐保护后续工艺。

后张法预应力施工

2。后张法施工工艺流程 ①有粘结预应力混凝先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(防止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力,这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土. ②无粘结预应力混凝土其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固。

简述预应力混凝土后张法施工工艺

先制作构件，并在构件体内按预应力筋的位置留出相应的孔道，待构件的混凝土强度达到规定的强度（一般不低于设计强度标准值的75%）后，在预留孔道中穿入预应力筋进行张拉，并利用锚具把张拉后的预应力筋锚固在构件的端部。

依靠构件端部的锚具将预应力筋的预张拉力传给混凝土，使其产生预压应力；最后在孔道中灌入水泥浆，使预应力筋与混凝土构件形成整体。

在构件使用（加载）以前，预先给混凝土一个预压力，即在混凝土的受拉区内，用人工加力的方法，将钢筋进行张拉，利用钢筋的回缩力，使混凝土受拉区预先受压力。

这种储存下来的预加压力，当构件承受由外荷载产生拉力时，首先抵消受拉区混凝土中的预压力，然后随荷载增加，才使混凝土受拉，这就限制了混凝土的伸长，延缓或不使裂缝出现。

扩展资料：

为了避免钢筋混凝土结构的裂缝过早出现，充分利用高强度钢筋及高强度混凝土，设法在混凝土结构或构件承受使用荷载前，通过施加外力，使得构件产生的拉应力减小，甚至处于压应力状态下的混凝土构件。

将预应力钢筋的外表面涂以沥清，油脂或其他润滑防锈材料，以减小摩擦力并防锈蚀，并用塑料套管或以纸带,塑料带包裹，以防止施工中碰坏涂层，并使之与周围混凝土隔离，而在张拉时可沿纵向发生相对滑移的后张预应力钢筋。

提高受压构件的稳定性。当受压构件长细比较大时，在受到一定的压力后便容易被压弯，以致丧失稳定而破坏。如果对钢筋混凝土柱施加预应力，使纵向受力钢筋张拉得很紧，不但预应力钢筋本身不容易压弯，而且可以帮助周围的混凝土提高抵抗压弯的能力。

提高构件的耐疲劳性能。因为具有强大预应力的钢筋，在使用阶段因加荷或卸荷所引起的应力变化幅度相对较小，故此可提高抗疲劳强度，这对承受动荷载的结构来说是很有利的。

参考资料来源：百度百科——预应力混凝土

后张法预应力施工动画

后张法【post-tensioning method】指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。 这种方法在桥梁、大跨度建筑中得到广泛运用。
